中小型超市远程视频集中监控方案
方案设计
整体方案说明
1000多平米以内的超市，我们建议采用16路视高网络硬盘录像机+网络高清摄像机，进行远程监控组网。
采用模拟摄像机加网络视频编码器的方式

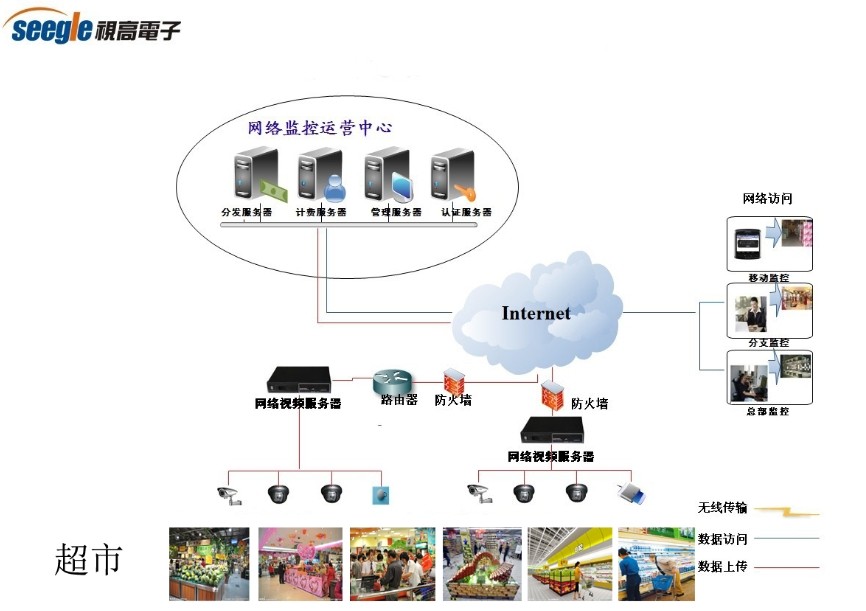

网络视频监控系统拓扑图
设备清单
|
设备名称 |
型号 |
单价 |
数量 |
合计 |
备注 |
|
网络硬盘录像机NVR |
SG1216HD |
|
1 |
|
视频压缩 |
|
网络高清摄像机 |
|
|
N |
|
视频采集 |
|
网络交换机 |
|
|
|
|
|
|
硬盘 |
|
|
|
|
|
|
备注：具体使用模拟摄像机数目按实际情况而定 |
|||||

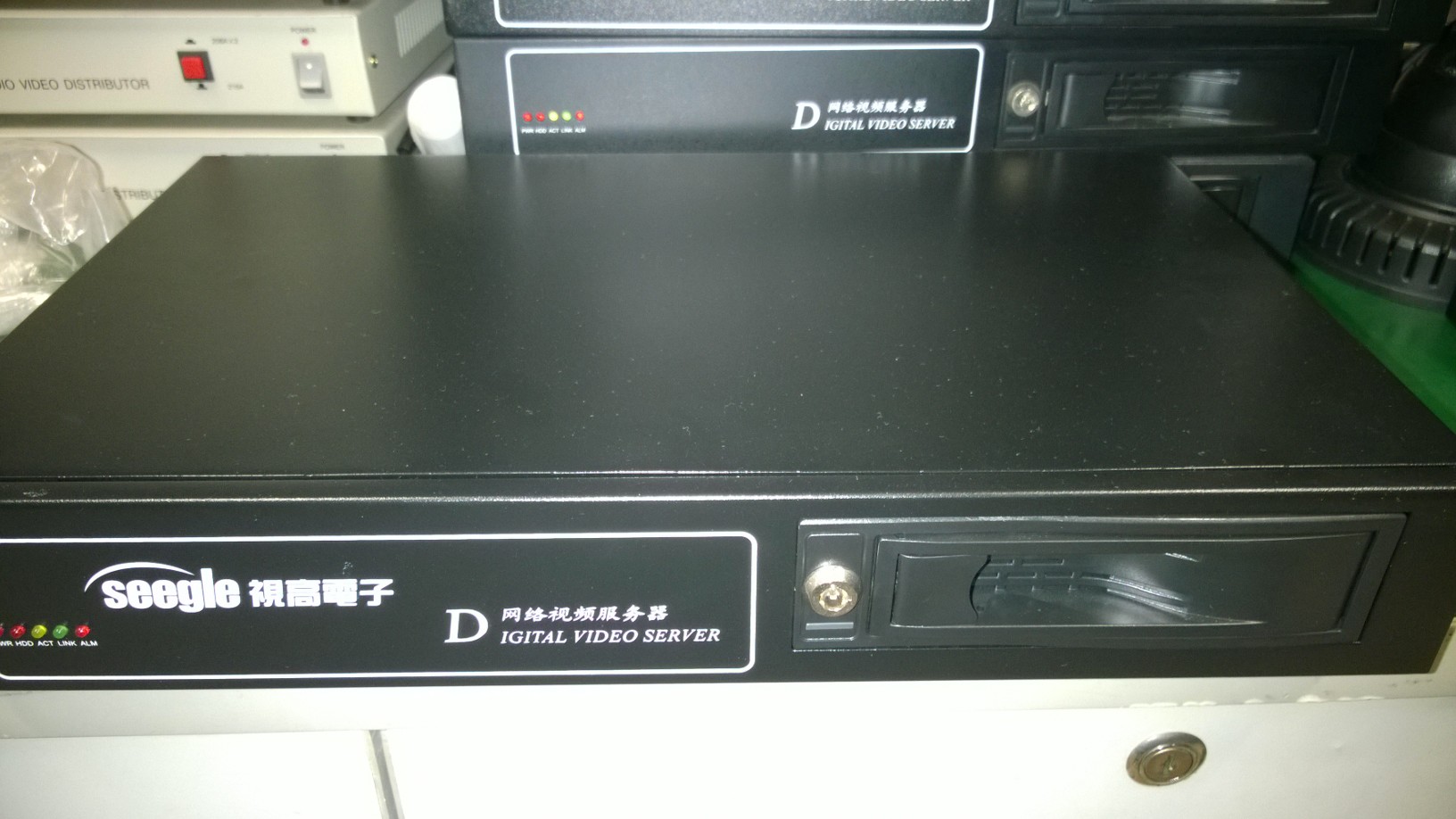

型号：16路双码流网络硬盘录像机（CS1216HD）
技术参数：
|
视频压缩方式 |
H.264 Baseline Profile |
|
制式 |
PAL制/NTSC制 |
|
视频输入 |
2路网口接口，电平：1.0Vp-p，阻抗：75Ω |
|
视频输出 |
VGA输出 |
|
视频参数 |
亮度、对比度、色度、饱和度 可调 |
|
码流类型 |
纯视频流或音视频复合流 |
|
帧率 |
1-30帧连续可调 |
|
视频压缩码率 |
32Kbps-5000Kbps CBR/VBR可调 |
|
音频 |
1路输入，1路输出 |
|
移动侦测 |
可设置16块侦测区域，75级灵敏度可调 |
|
网络协议 |
TCP/IP、UDP/IP、HTTP、IGMP、ICMP、TELNET、 |
|
FTP、DDNS、DNS、PPPOE、DHCP |
|
|
远程访问 |
网络管理软件或WEB浏览器 |
|
网络管理 |
支持网络远程升级，网络远程复位系统 |
|
内置看门狗 |
定时检测芯片和软件工作状态，死机可自动复位系统 |
|
存储接口 |
SATA接口，可内置 1块硬盘，USB接口（前端备份） |
|
网络接口 |
RJ45 |
|
控制接口 |
1路RS485 |
|
报警输入输出 |
8路开关量报警输入，3路报警输出 |
|
散热风扇 |
1个 |
|
环境湿度 |
≤90% |
|
环境温度 |
-10℃ ~ +50℃ |
|
电源 |
DC12V |
|
最大功耗 |
小于3W (不带硬盘) |
|
外形尺寸 |
400mm x224mmx 62mm |
可以根据实际的监控，在各个区域安装适合的摄像机种类，总部可以通过电视墙，电脑或者移动设备（平板电脑、手机）进行远程监控。
目前视高的远程监控移动设备支持IOS系统和Android系统，可以登陆http://seegle.com.cn/support/download 进行移动客户端下载。
中小型超市的监控，麻雀虽小但是五脏俱全，参考现在国内大型超市比如人人乐、家乐福、新一佳等超市的监控布局，基本按照本方案就可以做到完善的监控建设。
而采用远程监控建设，一方面可以方便目前日新月异的网络技术的发展，方便超市管理层使用手机、平板电脑来就行监控；另一方面，采用网络设备来组建监控网络，非常方便数据的传输，方便远程查看图像、视频、音频，为超市安全防范提供质量高的数据。

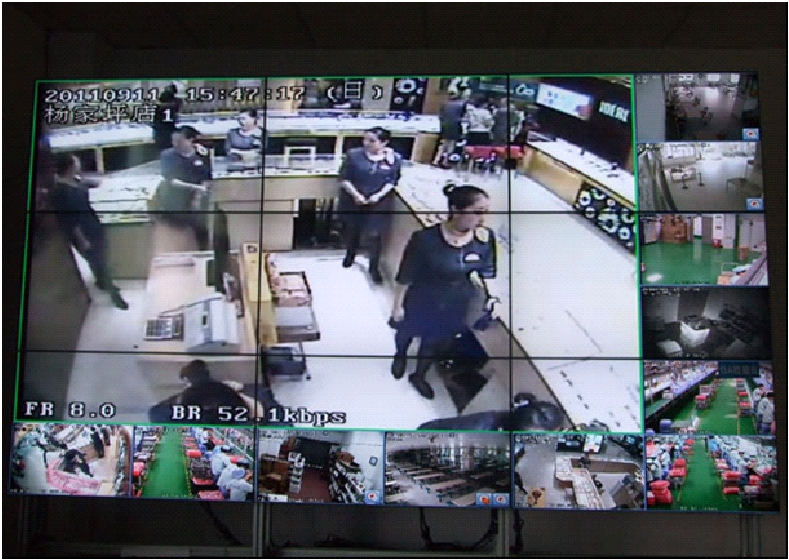

监控主界面截图
网络高清摄像机户外截图效果
